전자회로를 제어할 때 가장 많이 쓰이는 방식이 바로 PWM 신호입니다. 모터 속도 제어, LED 밝기 조절, 스위칭 전원 회로 등 다양한 장치가 PWM 방식을 통해 정밀한 출력을 구현합니다. 이 글에서는 PWM 신호가 무엇인지, 그리고 Duty 비율에 따라 출력이 어떻게 달라지는지 이해하기 쉽게 정리했습니다 :)



1. PWM 신호란 무엇인가?

PWM(펄스 폭 변조) 신호는 디지털 신호의 ON과 OFF 시간을 조절해 원하는 평균 전압을 얻는 제어 방식입니다.

회로는 0 또는 1의 신호만을 출력하지만, PWM을 활용하면 아날로그처럼 보이는 다양한 출력이 가능해집니다. 즉, 전압을 직접 변화시키지 않아도 출력 전력을 정밀하게 제어할 수 있습니다. 이런 이유로 PWM은 모터, LED, 스위칭 전원 회로 등 여러 장비에서 핵심 제어 기술로 활용됩니다. 전력 소모가 적고 구성도 단순해 전자기기 설계에서 매우 중요한 역할을 합니다. 이러한 PWM 방식은 신호를 빠르게 반복하며 평균 전력을 조절하기 때문에 높은 효율을 제공합니다.

2. Duty 비율이란? - PWM 출력의 실제 크기를 결정하는 핵심 값

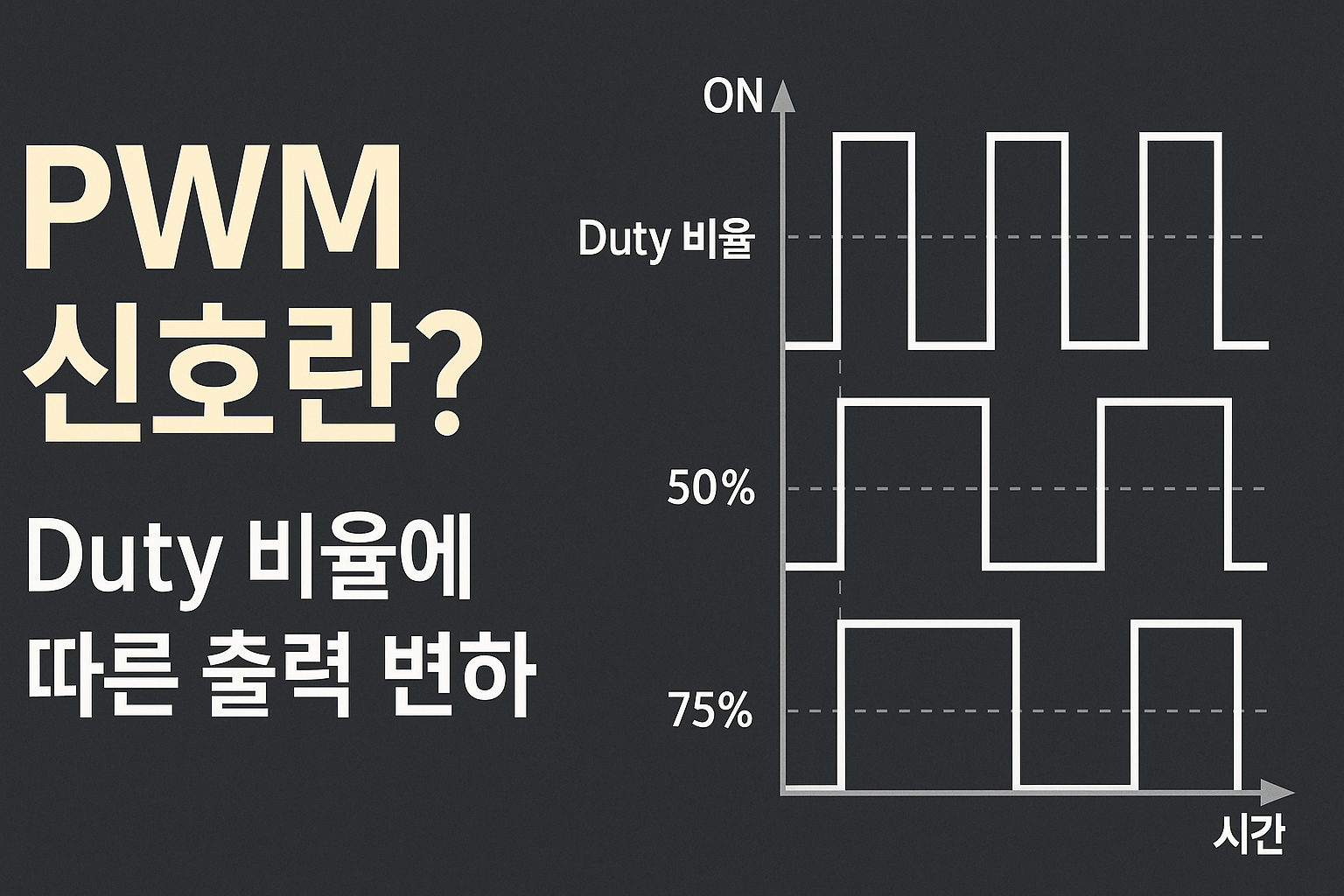

PWM에서 가장 중요한 요소는 Duty 비율입니다. Duty란 신호가 켜져 있는 시간(High Time)의 비율을 의미하며, 전체 주기에서 ON이 차지하는 비율로 나타냅니다. 예를 들어, Duty가 50%라면 전체 주기의 절반 동안 신호가 ON 상태를 유지합니다. 이 비율이 높아질수록 평균 출력 전압이 증가하고, 비율이 낮아지면 출력이 감소합니다. PWM을 사용하는 이유가 바로 이 Duty 조절을 통해 아날로그 출력을 간단하게 흉내 낼 수 있기 때문입니다. 모터는 Duty가 높아지면 더 빠르게 회전하고, LED는 Duty가 커질수록 더 밝아지는 방식으로 동작합니다.



3. Duty 비율에 따른 출력 전압 변화 - 수치로 보는 PWM 효과

Duty 비율이 높을수록 출력 전압의 평균값은 증가합니다.

예를 들어 입력 전압이 12V라면 Duty 25%는 3V, Duty 50%는 6V, Duty 75%는 9V의 평균 출력 전압을 만듭니다. 회로는 실제로 ON과 OFF를 반복하지만 측정하면 안정적인 아날로그 전압처럼 보입니다. 이런 방식은 전력 손실을 크게 줄이며 부품 발열까지 감소시키는 장점이 있습니다.

특히 DC 모터나 LED처럼 출력 크기에 따라 동작이 달라지는 장치에서 PWM은 매우 효율적인 조절법입니다. 또한 단순 전압조절 회로 대비 신뢰성이 높고 제작이 쉽다는 장점이 있어 다양한 산업 장비에서도 널리 사용됩니다.



4. PWM 주파수에 따른 효과 차이 - 제어 성능을 바꾸는 숨은 요소

PWM에서는 Duty뿐 아니라 주파수 또한 중요한 요소입니다.

주파수가 낮으면 출력이 깜빡이거나 모터가 진동할 수 있습니다. 반대로 너무 높아지면 스위칭 손실이 증가해 비효율이 생길 수 있습니다. 따라서 기기 특성에 맞는 적절한 주파수 설정이 중요합니다. LED의 경우 몇 kHz 수준이면 깜빡임 없이 안정적입니다. 모터는 더 높은 주파수를 사용해 회전이 부드럽도록 만들며, 스위칭 전원은 수십 kHz 이상의 고주파를 사용해 안정적인 출력과 작은 코일을 구현합니다. PWM은 이처럼 단순하지만 다양한 요소가 작업 정확도와 효율을 좌우하는 중요한 기술입니다.

5. PWM이 실제 장비에서 활용되는 대표 사례

1. LED 밝기 조절 : Duty 비율을 조절해 LED 밝기를 자연스럽게 변경
2. DC 모터 제어 : Duty가 높아질수록 속도가 증가
3. 스위칭 전원 : 높은 효율을 위해 PWM 기반 스위칭 방식 사용
4. 오디오·통신 장치 : 변조 기술로 활용해 신호 품질 확보

이처럼 PWM은 전자기기 전체에서 핵심 역할을 담당하며, 다양한 출력 제어를 효율적으로 수행합니다.



PWM과 Duty 비율을 이해하면 회로 설계가 쉬워진다

PWM은 단순한 디지털 신호지만 매우 다양한 출력 조절이 가능한 강력한 기술입니다.

Duty 비율 변화만으로도 모터 속도, LED 밝기, 전압 출력 등이 자유롭게 조절됩니다. 전자공학을 공부하거나 전자기기 제작을 고려하는 분이라면 PWM 개념을 이해하는 것이 매우 중요합니다. 앞으로 더 깊은 회로 설계를 공부할 때 이 개념은 큰 도움이 될 것입니다 :)
